Was ist Bodenvereisungstechnik im Tunnelbau?
Bodenvereisungstechnik (Bodengefrierung) ist ein Verfahren, bei dem Boden durch das Einfrieren von Porenwasser künstlich stabilisiert wird. Kältesolen bei −25°C bis −40°C werden durch Gefrierrohre im Boden zirkuliert. Das entstehende Eisgewölbe trägt Lasten, dichtet gegen Grundwasser ab und ermöglicht sicheres Ausschachten — ohne konventionelle Verbaukonstruktionen. Kältemaschinen von SOS-Rentals liefern dafür die nötige Tieftemperaturleistung von 4 bis 366 kW.
Tiefkühlkost oder Medikamente — für viele Menschen ist Industriekälte mit diesen Bereichen verbunden. Dass Kältemaschinen auch im Tunnel & Schachtbau zu den wichtigsten Baumitteln gehören, ist weniger bekannt.
Die Bodenvereisungstechnik macht genau das möglich: Sie friert den Baugrund ein, macht ihn tragfähig und wasserdicht — und erlaubt so das sichere Ausschachten selbst unter schwierigsten geologischen Bedingungen.
Dieser Artikel erklärt, wie das Verfahren funktioniert, welche Kälteanlagen gebraucht werden und wann Mietkälte die wirtschaftlich klügere Wahl ist.
Das erwartet Sie in diesem Artikel: |
✔ Wie Bodenvereisungstechnik funktioniert — Schritt für Schritt |
✔ Typische Einsatzszenarien: Tunnel, Schächte, Bergbau |
✔ Welche Temperaturen und Kälteleistungen nötig sind |
✔ Kühlmittel im Überblick: Sole, Methanol, Stickstoff |
✔ Warum Mietkälte für Bauprojekte wirtschaftlich sinnvoller ist |
✔ Was SOS-Rentals liefert — und wie schnell |
Wie funktioniert Bodenvereisungstechnik?
Beim Gefrierverfahren werden Gefrierrohre (Ø 100–150 mm) im Boden versenkt. Eine Kältemaschine kühlt eine Sole (typischerweise Calciumchlorid) auf −25°C bis −40°C ab. Die Sole zirkuliert durch die Rohre und entzieht dem Boden Wärme. Das Porenwasser gefriert, der Boden wird zu einem tragfähigen, wasserundurchlässigen Eisgewölbe — dem sogenannten Gefrierkorpus.

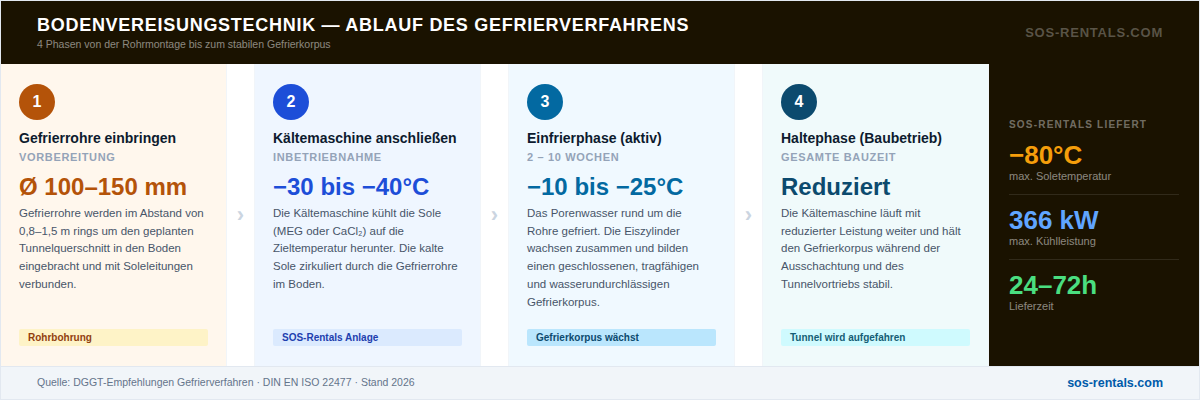

Die 4 Schritte des Gefrierverfahrens
- Gefrierrohre einbringen — in einem Abstand von 0,8–1,5 m rings um den Querschnitt
- Kältemaschine anschließen — Soleleitungen an die Gefrierrohre koppeln
- Einfrierphase (aktiv) — Kältemaschine läuft Wochen – Monate bis Zieltemperatur erreicht
- Haltephase (passiv) — reduzierte Leistung hält den Gefrierkorpus während der Bauzeit stabil
Wo wird Bodenvereisungstechnik eingesetzt?
Das Verfahren kommt überall dort zum Einsatz, wo konventioneller Verbau nicht möglich oder unwirtschaftlich ist.
Tunnelbau unter Grundwasser
Beim Bau von U-Bahn Tunneln, Eisenbahntunneln und Straßentunneln unter dem Grundwasserspiegel ist das Gefrierverfahren oft die einzige sichere Option.
Bekannte Projekte: Stuttgarter Tiefbahnhof, Hamburger U-Bahn-Erweiterungen, diverse Eurotunnel-Abschnitte.
Schachtbau im Bergbau
Beim Abteufen tiefer Schächte (Kohle, Salz, Kalium) wird das Gefrierverfahren eingesetzt, um wasserführende Schichten zu überwinden.
Besonderheit: Schächte erreichen Tiefen von mehreren hundert Metern — der Gefrierkorpus muss über die gesamte Länge wasserdicht sein.
Unterpressungen und Querungen
Beim unterirdischen Queren von Straßen, Gleisanlagen oder Flüssen schützt ein Gefrierkorpus die bestehende Infrastruktur und ermöglicht das Auffahren des neuen Querschnitts.
SOFORT VERFÜGBAR + SCHNELLE LIEFERUNG
Kältesystem kurzfristig gesucht?
Unser Team berät Sie innerhalb von 24 Stunden – von 4kW Kaltwassersatz bis
zur Tieftemperaturanlage auf -80 °C
Kältemittel im Vergleich: Sole, Methanol, Stickstoff
Welches Kältemittel eingesetzt wird, hängt von Temperaturziel, Projektgröße und Umweltauflagen ab.
| Kühlmittel | Eigenschaften & Einsatz |
| Calciumchloridlösung (CaCl₂) | Bewährtestes Kälteträgermedium. Temperaturen bis −40°C. Nicht brennbar, kostengünstig. Nachteil: korrosiv, nicht für alle Rohrmaterialien geeignet. |
| Flüssigstickstoff (LN₂) | Für sehr schnelle Einfrierung kleiner Bereiche. Extrem kalt (−196°C). Hoher Kosten- und Logistikaufwand — nur für Notfall- und Spot-Vereisung. |
Warum Mietkälte für Bauprojekte wirtschaftlich sinnvoller ist
Bodenvereisungsprojekte dauern typischerweise 2 bis 36 Monate. Eine eigene Kältemaschine anzuschaffen wäre für diesen Zeitraum betriebswirtschaftlich kaum sinnvoll.
Vorteil Mietkälte | Was das für Ihr Projekt bedeutet |
Anschaffungskosten | Entfallen komplett — kein Kapital gebunden |
Lieferzeit | zeitnah für Tieftemperaturanlagen bis 366 kW |
Flexibilität | Leistungsklasse jederzeit anpassbar — mehr oder weniger Kälteleistung |
Wartung | Vollständig übernommen von SOS-Rentals während der Mietzeit |
Projektende | Anlage wird abgeholt — keine Entsorgung oder Weiterverkauf nötig – Maschinenpark entfällt |
Dokumentation | Alle technischen Unterlagen für Projektdokumentation und Behörden |
💡 Bei Projekten unter 36 Monaten ist Mietkälte in der Regel wirtschaftlicher als Kauf — bei Bauprojekten ist das fast immer der Fall.

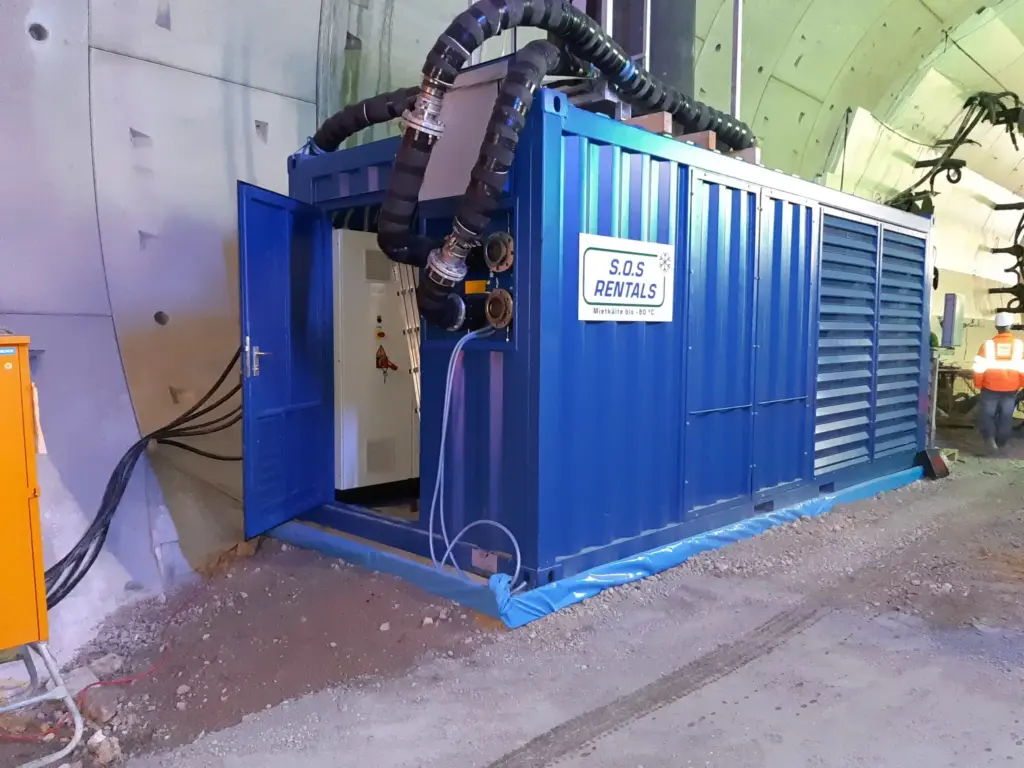

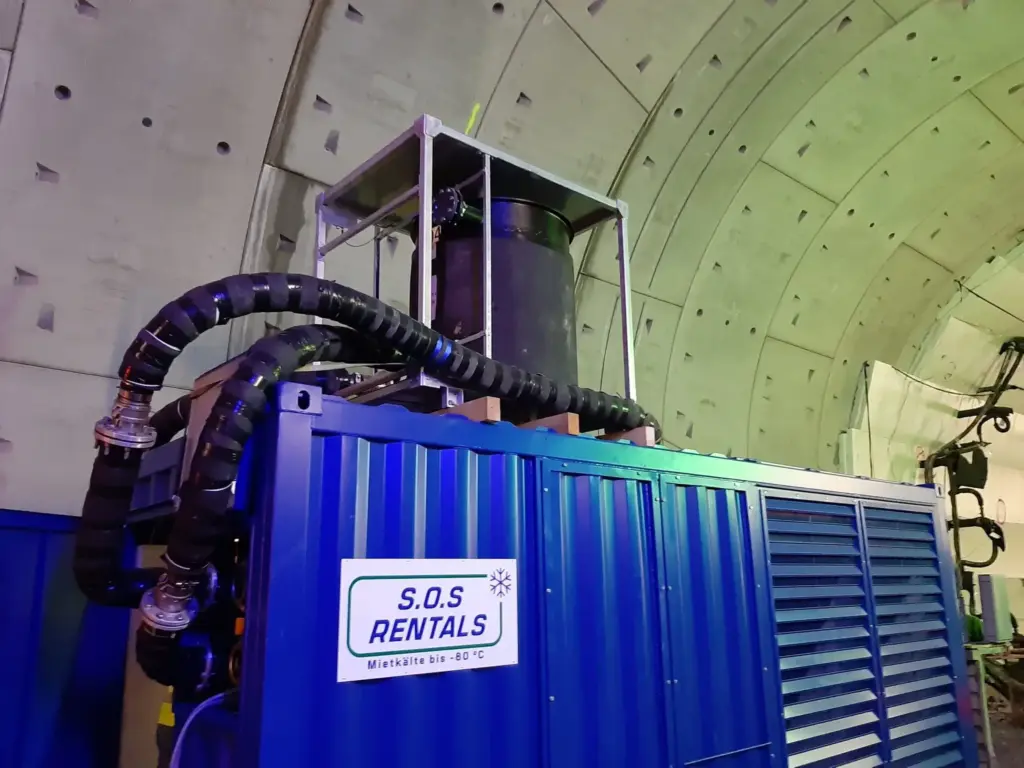

Was SOS-Rentals für Tunnelbau-Projekte bereitstellt
| Leistungsumfang SOS-Rentals für Bodenvereisungsprojekte: |
| ✔ Tieftemperaturanlagen 4–366 kW, Soletemperaturen bis −40°C |
| ✔ Soleleitungen, Verteiler und Anschluss-Sets auf Anfrage |
| ✔ Lieferung und Inbetriebnahme durch SOS-Techniker — europaweit |
| ✔ Technischer Support während der gesamten Einfrierphase |
| ✔ Verlängerung der Mietdauer kurzfristig möglich |
| ✔ Vollständige Dokumentation für Bauleitung und Behörden |
Häufige Fragen: Mietkälte im Tunnelbau
Wie lange dauert es, einen Gefrierkorpus aufzubauen?
Die Einfrierphase dauert je nach Bodentyp, Querschnittsgröße und Grundwasserströmung typischerweise Wochen bis Monate. Danach reicht eine deutlich reduzierte „Halteleistung“, um den Gefrierkorpus während der Ausschachtung stabil zu halten.
Können mehrere Kältemaschinen parallel betrieben werden?
Ja. Bei großen Querschnitten oder bei Bedarf an sehr schneller Einfrierung werden mehrere Anlagen parallel betrieben. SOS-Rentals koordiniert die gleichzeitige Lieferung und Inbetriebnahme mehrerer Einheiten.
Was passiert bei einem Ausfall der Kältemaschine während der Einfrierphase?
SOS-Rentals reagiert sofort und repariert die Anlage schleunigst. Bei Bedarf wird eine Ersatzanlage (sofern auf Lager) bereitgestellt. Der Gefrierkorpus verliert Temperatur nur langsam. Kritisch wird es bei längerem Ausfall in der Ausschachtungsphase.
Gibt es Anforderungen an den Stromanschluss auf der Baustelle?
Tieftemperaturanlagen benötigen typischerweise 400V Drehstrom. SOS-Rentals teilt die genauen Anschlussanforderungen im Vorfeld mit — für eine reibungslose Inbetriebnahme auf der Baustelle.
Liefert SOS-Rentals auch in schwer zugängliche Baustellen?
Ja. SOS-Rentals koordiniert Sondertransporte und ist auf Baustellenbedingungen eingestellt. Vorabinformation zu Zufahrt, Krankapazität und Stellfläche hilft bei der optimalen Planung.
Fazit: Bodenvereisungstechnik braucht zuverlässige Kälte — SOS-Rentals liefert sie
Kein anderes Bauverfahren stellt so spezifische Anforderungen an Tieftemperaturkälte wie die Bodenvereisungstechnik.
Präzise Soletemperaturen, hohe Betriebskontinuität über einen langen Zeitraum, schnelle Verfügbarkeit und vollständige Projektdokumentation — SOS-Rentals erfüllt genau diese Anforderungen mit einer sofort verfügbaren Tieftemperatur-Mietflotte.
